完成苏州某企业—转子齿轮箱综合故障模拟实验台售后

近日，我司成功完成了苏州某企业的转子齿轮箱综合故障模拟实验台的安装调试及售后服务工作。
该实验台可完成驱动电机故障模拟、转子不对中故障模拟、转子不平衡故障模拟、转子碰磨故障模拟、转子轴承故障模拟、平行轴齿轮箱齿轮故障模拟等机械故障仿真模拟，配套数据采集仪及分析软件，形成多用途综合实验平台，为相关研究提供优质实验条件。

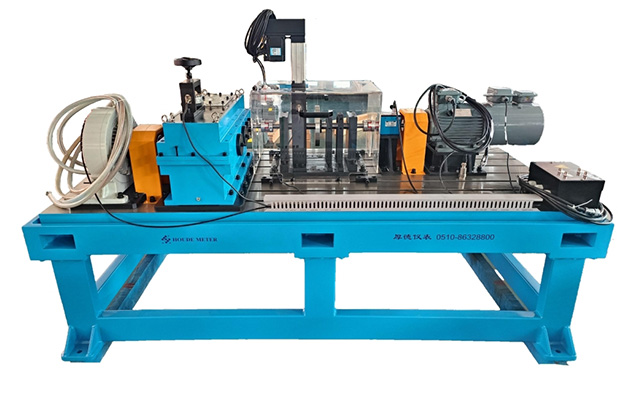

系统组成
本系统由铸铁平台、驱动电机、扭矩传感器、滚动轴承单跨转子系统、平行轴齿轮箱、模拟负载系统、冷却系统、控制系统、传感器与采集系统组成。
驱动系统：采用额定功率3kW的变频电机，额定转速2875rpm。
动态扭矩传感器：量程范围±50N·m，精度0.5%F·S，输出信号扭矩正反向满量程±5V，转速信号每转60个脉冲。
转子系统：转子系统包滚动轴承座、转轴、转子不对中调整系统、平衡盘、伺服电动径向加载装置。

三级平行轴齿轮箱系统：

齿轮箱输出轴配有径向加载装置，加载方式为手动加载，配有力传感器测量加载力，力数值实时显示于控制柜上，同时预留BNC口用采集。
模拟负载系统：额定扭矩200N.m，许用转速1000r/min，滑差功率4KW，冷却方式为自动循环水冷。
智能控制：10寸触摸屏实时显示电压、电流、转矩、转速等参数。
安全与操作保障
联益友实验台在设计上严格遵循安全规范：
设备安全：采用金属防护罩，控制系统配置急停按钮一键断电，避免高速运转风险；
操作安全：控制系统内置振动阈值预警，超限自动停机；控制系统内置转速超限设置，可确保实验安全。
总结
故障模拟实验台以结构简单、操作方便、性能稳定的优势，为科研人员提供了高效的实验平台。未来，我司将继续致力于为客户提供高质量的产品和优质的售后服务，助力客户在转子动力学领域的研究突破。

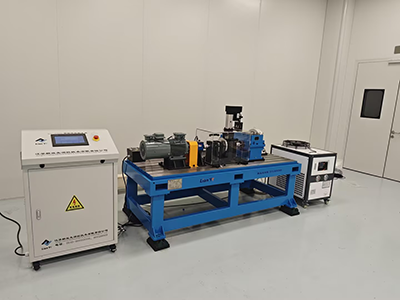

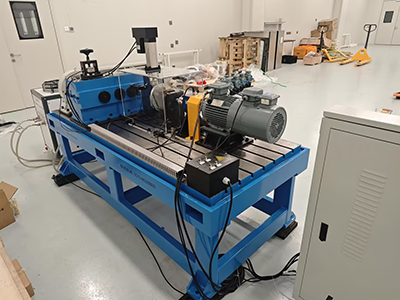

现场照片：
